Blender Loop Cut으로 서랍 협탁 만들기: 입문 9강

Blender 입문 9강에서는 Loop Cut으로 큐브의 앞면을 나누고, Inset과 Extrude를 이어서 실제 서랍이 보이는 작은 협탁을 완성합니다. 선을 추가하는 데서 멈추지 않고, 추가한 선이 선택 가능한 면을 만들고 그 면이 서랍 형태로 이어지는 과정을 확인합니다.

8강에서 만든 탁상과 비슷한 비율을 유지하면 나중에 두 가구를 같은 장면에 배치하기 쉽습니다. 새 파일의 기본 큐브에서 시작하며 실습 환경은 Blender 5.2.0 LTS입니다.

이번 강의에서 완성할 결과

가로 2.2m, 깊이 1.65m, 높이 2.3m의 협탁 몸체를 만들고, 앞면 위쪽에 서랍 영역을 나눕니다. 그 면을 Inset으로 안쪽에 한 번 더 나눈 뒤 앞쪽으로 Extrude하고 손잡이를 추가합니다.

완성 결과에는 몸체, 돌출된 서랍 앞판, 중앙 손잡이가 분명히 구분되어야 합니다. 서랍 앞판의 네 모서리가 몸체 밖으로 지나치게 튀어나오지 않는지도 확인합니다.

1단계: 협탁 몸체 크기 정하기

1. 기본 Cube를 선택하고 N으로 Item 패널을 엽니다.
2. Dimensions에 X 2.2m, Y 1.65m, Z 2.3m를 입력합니다.
3. Location Z를 1.15m로 맞춰 바닥 위에 올립니다.
4. Ctrl + A → Scale을 적용하고 Scale이 1, 1, 1인지 확인합니다.

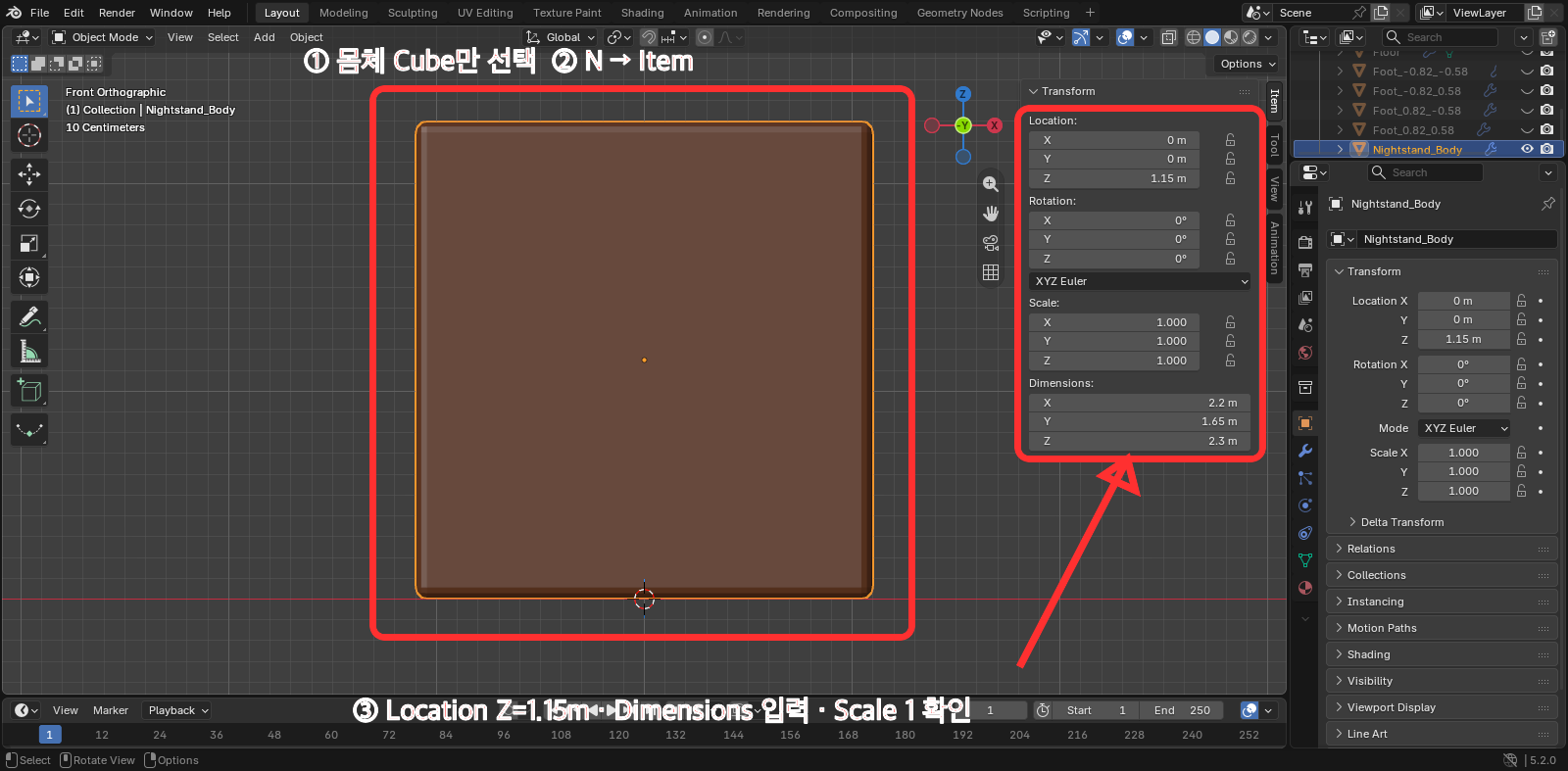

① 몸체 Cube 하나만 선택한 상태에서 ② N 패널의 Item 탭을 엽니다. ③ Location Z 1.15m, Dimensions 2.2m, 1.65m, 2.3m, Scale 1, 1, 1을 차례로 확인합니다. 이 단계에서는 서랍이나 손잡이가 보이면 안 됩니다.

중간 확인: 협탁 몸체의 바닥이 Z=0 부근에 닿고, 앞면이 카메라 또는 사용자 시점을 향하도록 배치합니다. 어느 쪽이 앞인지 헷갈리면 숫자패드 1로 정면을 확인한 뒤 작업하세요.

2단계: Loop Cut으로 서랍 영역 나누기

1. Tab으로 Edit Mode에 들어갑니다.
2. Ctrl + R을 누르고 몸체 옆면 위에 마우스를 올립니다.
3. 가로 방향 자홍색 미리보기 선이 보이면 마우스 휠을 돌려 Cut 수를 2로 만듭니다.
4. 왼쪽 클릭으로 두 선을 만든 뒤 곧바로 오른쪽 클릭해 Edge Slide를 취소하고 중앙에 확정합니다.
5. 선 높이를 바꾸고 싶다면 두 Edge Loop를 선택하고 S → Z로 간격을 조절합니다.

Loop Cut은 연결된 사각 면을 따라 새로운 Edge Loop를 만듭니다. 삼각형이나 N-gon이 섞여 있으면 선이 예상한 곳까지 이어지지 않을 수 있으므로, 이번 실습에서는 기본 큐브의 사각 면 구조를 유지합니다.

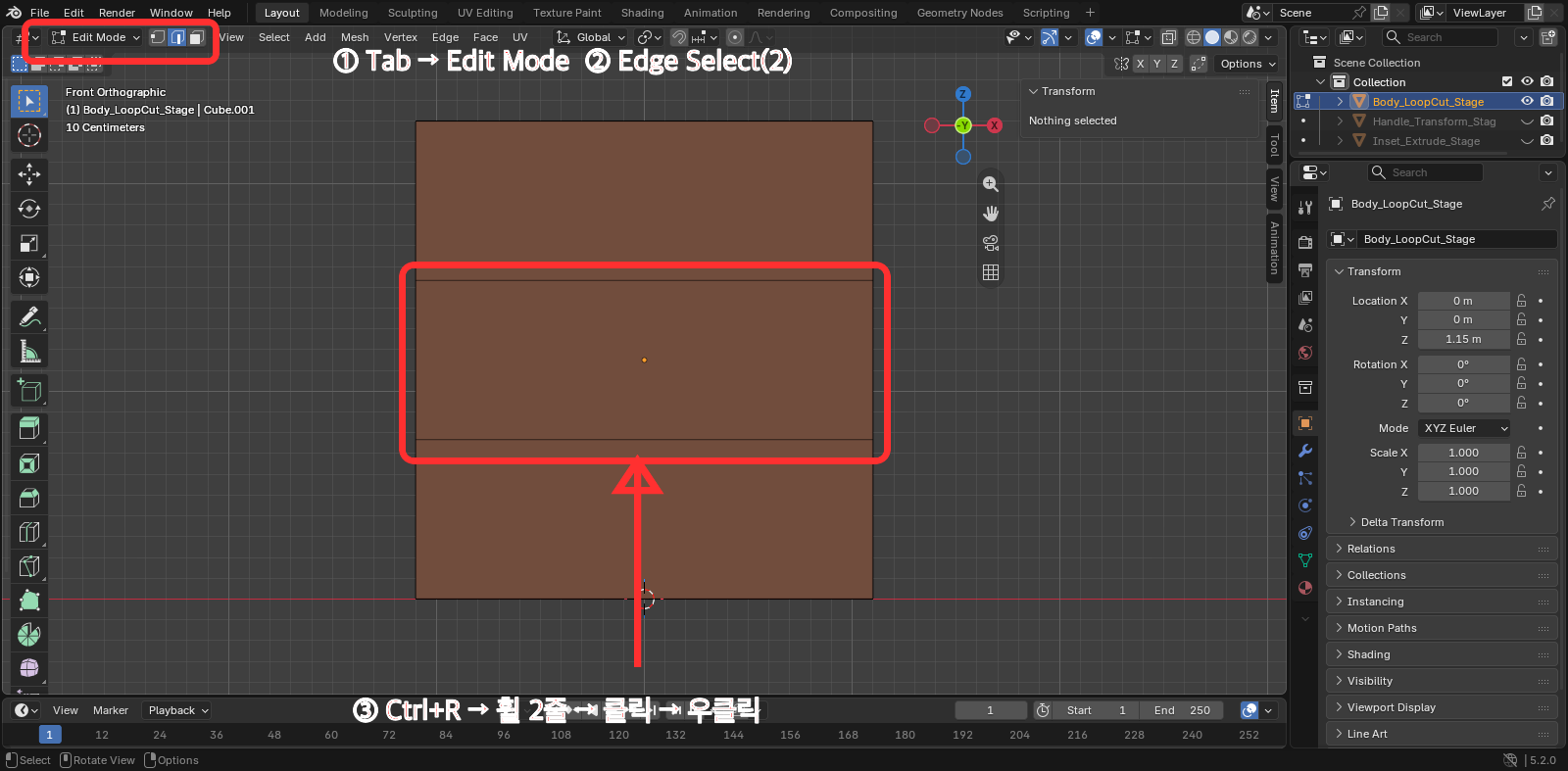

① 왼쪽 위가 Edit Mode인지 확인하고, ② 빨간 상자 안에 가로 Edge Loop 두 줄이 생겼는지 봅니다. 한 줄만 생겼다면 Command + Z로 되돌린 뒤 Ctrl + R 상태에서 휠을 한 칸 돌려 다시 시도합니다.

3단계: 앞면만 선택하기

1. 정면을 바라본 상태에서 키보드 위쪽 3을 눌러 Face Select로 전환합니다.
2. Alt + A로 전체 선택을 해제합니다.
3. Loop Cut 사이에 생긴 앞쪽 면 하나를 클릭합니다.

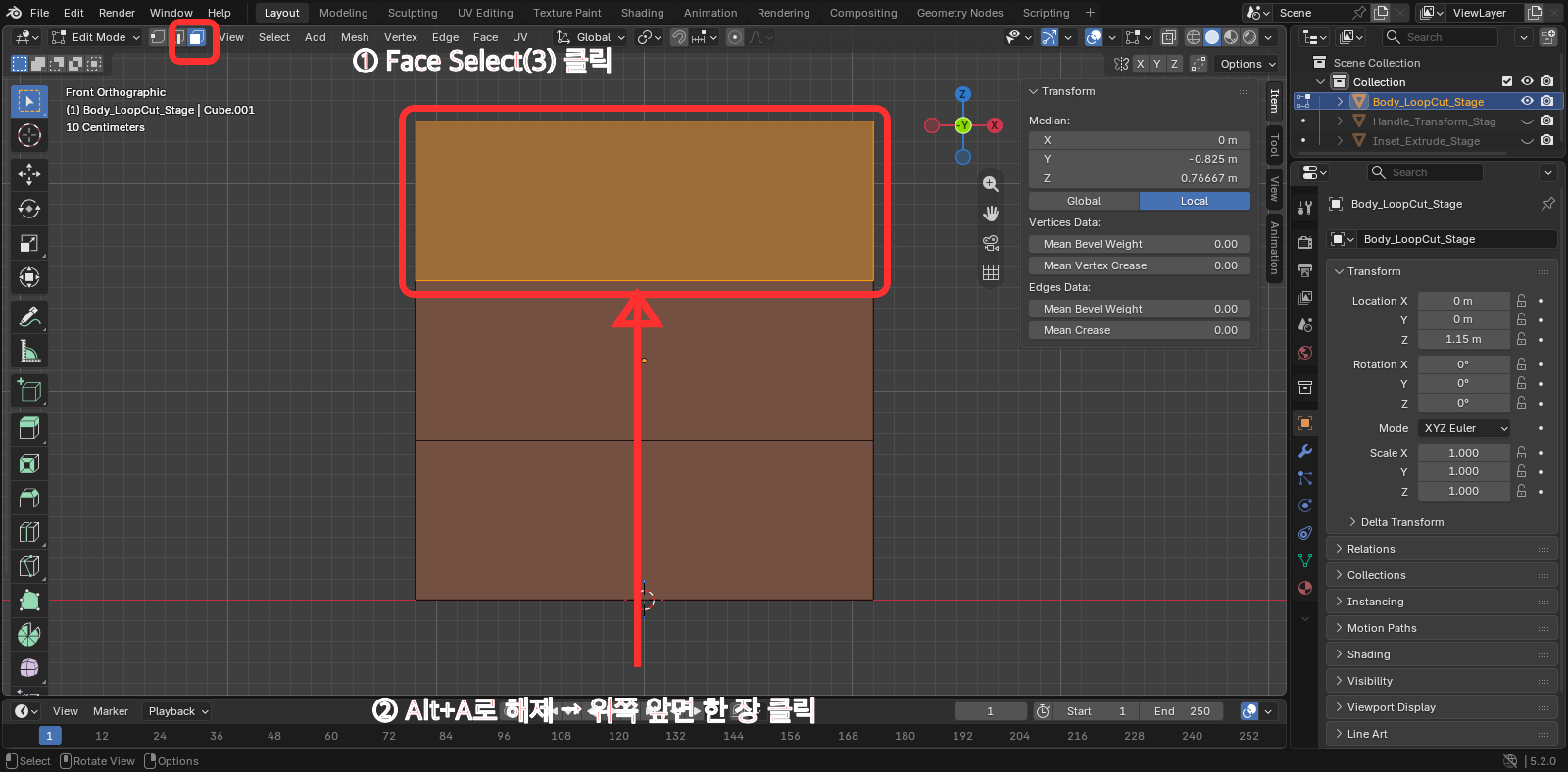

① 화면 위쪽의 점·선·면 아이콘 중 면 선택을 클릭하고, ② 위쪽 서랍 영역의 앞면만 클릭합니다. 그림처럼 선택한 한 면만 주황색이면 정상입니다.

주황색이 앞면 한 장에만 보여야 합니다. 뒤쪽 면까지 함께 선택되었다면 X-Ray가 켜져 있는지 확인하고 끈 다음 다시 선택하세요.

4단계: Inset으로 서랍 테두리 만들기

선택한 앞면에서 I를 누르고 0.08을 입력한 뒤 Enter로 확정합니다. 단위가 미터인 파일에서는 Thickness 0.08m가 됩니다. 정확한 숫자를 고치려면 실행 직후 F9를 눌러 Adjust Last Operation의 Thickness를 수정합니다.

정상 결과: 선택한 면 안에 조금 작은 사각형 면이 생기고, 바깥쪽에는 폭이 일정한 테두리가 남아야 합니다. 가운데 면이 지나치게 작아지면 Command + Z로 되돌린 뒤 Inset 폭을 줄이세요.

5단계: 서랍 앞판을 앞으로 돌출하기

Inset으로 생긴 가운데 면 선택을 유지한 채 E → Y → -0.08 → Enter 순서로 입력합니다. 이 예제는 앞면이 Y축 음의 방향이므로 음수를 사용합니다. 사용자의 모델 방향이 반대라면 0.08을 입력합니다.

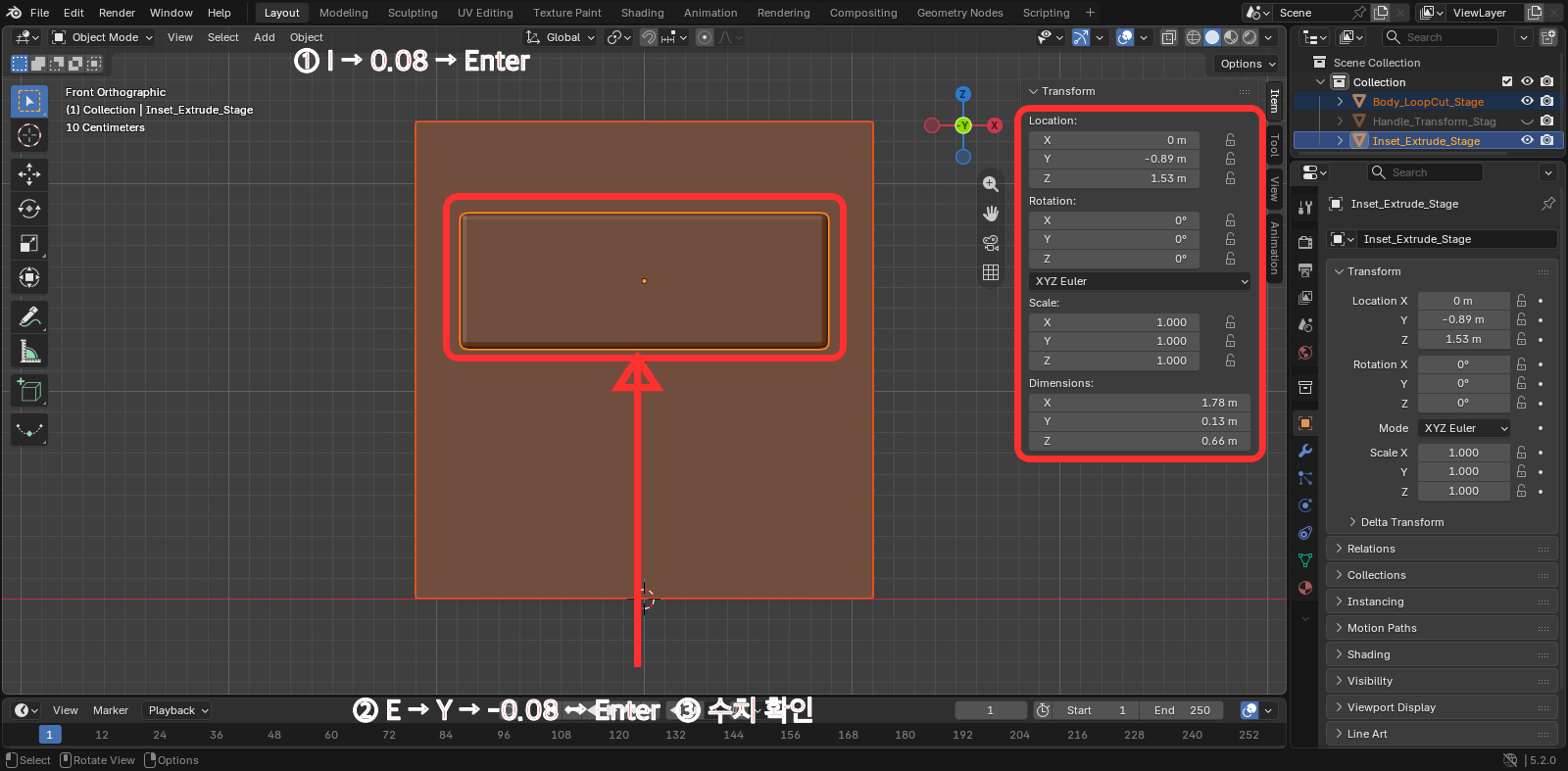

① Inset 수치, ② Extrude 축과 수치를 순서대로 입력한 뒤 ③ N 패널에서 돌출된 앞판의 위치와 크기를 확인합니다. 빨간 상자 안의 앞판이 몸체보다 살짝 앞으로 나왔으면 성공입니다. 이 단계에서는 아직 손잡이가 보이지 않아야 작업 순서가 맞습니다.

Extrude는 면만 이동하는 것이 아니라 주변에 새 옆면을 만들기 때문에 서랍 앞판에 실제 두께가 생깁니다. 단순 Move로 면을 당겼을 때와 실루엣을 비교해 보세요.

6단계: 손잡이 만들기

1. Object Mode로 나온 뒤 Shift + A → Mesh → Cube를 선택합니다.
2. Dimensions를 예시로 X 0.72m, Y 0.12m, Z 0.11m로 입력합니다.
3. 서랍 앞판 중앙으로 이동하고 몸체와 겹치지 않을 만큼 앞에 둡니다.
4. Ctrl + A → Scale 후 작은 Bevel을 적용해 손잡이 모서리를 다듬습니다.

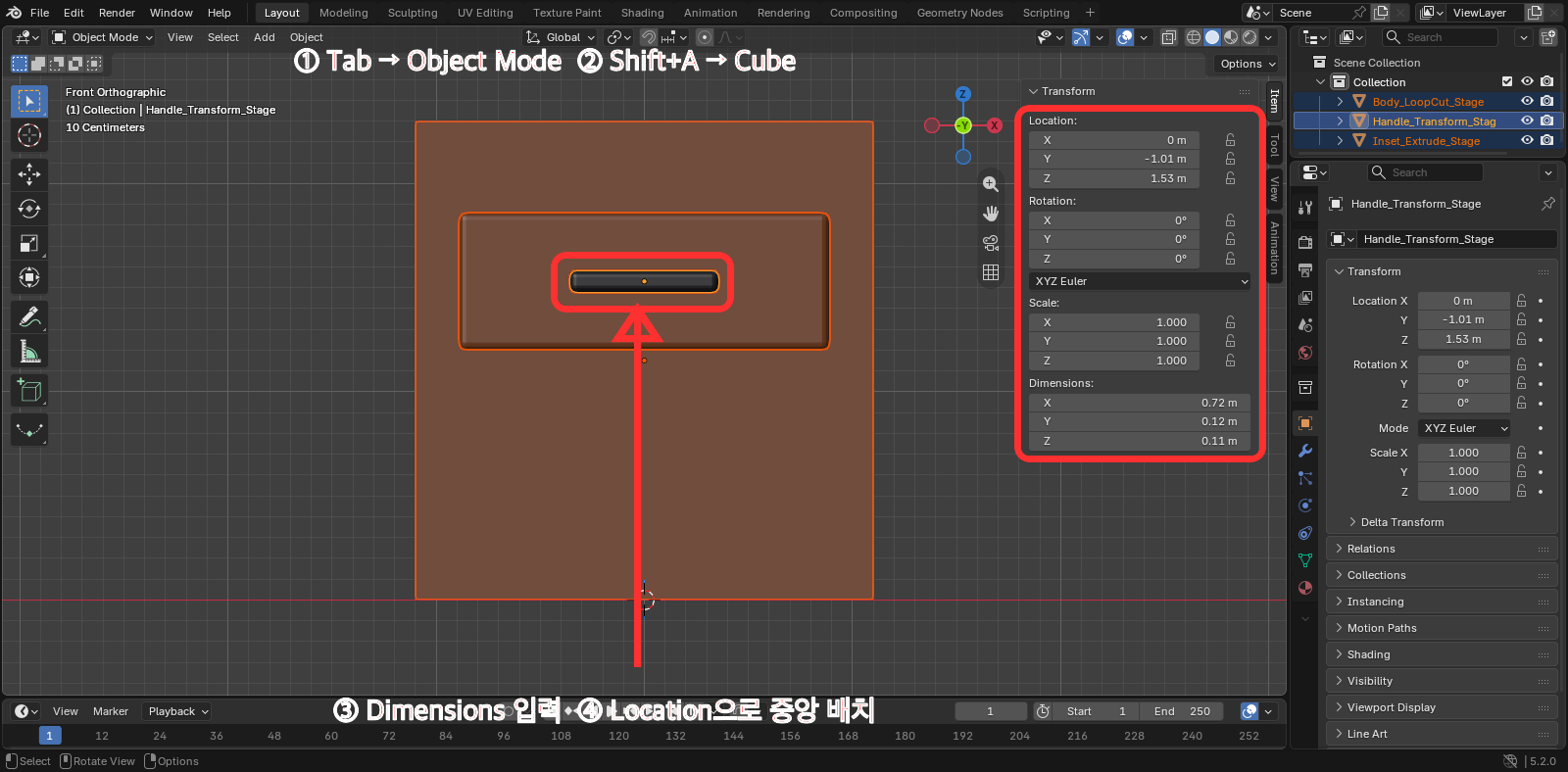

① Object Mode에서 큐브를 추가하고 ② Dimensions를 입력한 뒤 ③ G → Y로 서랍 앞쪽에 배치합니다. 이 예제의 손잡이 Location은 대략 X 0m, Y -1.01m, Z 1.55m입니다. 모델 방향이 반대라면 Y 부호를 반대로 사용합니다.

수치 검산: 손잡이의 X 위치는 협탁 중앙인 0에 가깝고, Z 위치는 서랍 앞판 중앙 높이와 같아야 합니다. 정면에서 좌우 여백이 같은지 확인하세요.

실패했을 때 복구하기

Ctrl + R을 눌러도 미리보기 선이 중간에서 끊깁니다

선이 지나갈 경로에 삼각형이나 N-gon이 있거나 커서가 원하는 Edge Loop 위에 있지 않을 수 있습니다. Esc로 취소하고 다른 모서리 위에 커서를 옮겨 자홍색 미리보기 방향을 확인하세요.

Loop Cut 위치가 마음대로 움직입니다

첫 클릭은 선을 만들고 두 번째 단계는 Edge Slide입니다. 가운데에 정확히 두려면 첫 클릭 뒤 오른쪽 클릭으로 슬라이드만 취소합니다. 이미 확정했다면 Command + Z로 되돌리고 다시 실행하세요.

Extrude를 취소했는데 겹친 면이 남은 것 같습니다

Extrude 후 오른쪽 클릭은 이동만 취소하고 새 면이 남을 수 있습니다. 바로 Command + Z로 Extrude 자체를 취소한 뒤 다시 실행합니다.

서랍이 안쪽으로 들어갔습니다

Extrude 축의 부호가 반대입니다. 실행을 되돌리고 같은 축에서 반대 방향으로 이동하거나 숫자 앞의 음수 부호를 바꾸세요.

응용 과제

• Loop Cut 수를 늘려 서랍 두 칸짜리 협탁으로 바꿉니다.
• Inset 폭을 다르게 설정해 넓은 프레임과 얇은 프레임의 인상을 비교합니다.
• 손잡이를 큐브 대신 원기둥으로 만들어 부품 선택에 따른 차이를 확인합니다.

이번 강의 완료 기준

• Loop Cut으로 앞면에 서랍 영역을 만들었다.
• Face Select로 필요한 앞면만 선택했다.
• Inset과 Extrude를 연결해 두께가 있는 서랍 앞판을 만들었다.
• 손잡이가 중앙에 배치된 협탁이 완성됐다.
• Loop Cut과 Extrude가 실패했을 때 실제 복구 순서를 알고 있다.

다음 10강에서 배울 내용

10강에서는 의자의 절반만 만든 뒤 Mirror Modifier로 반대편을 자동 생성하고, Origin·Clipping·Merge가 대칭 결과에 주는 영향을 확인합니다.
